高亮液晶屏使用说明

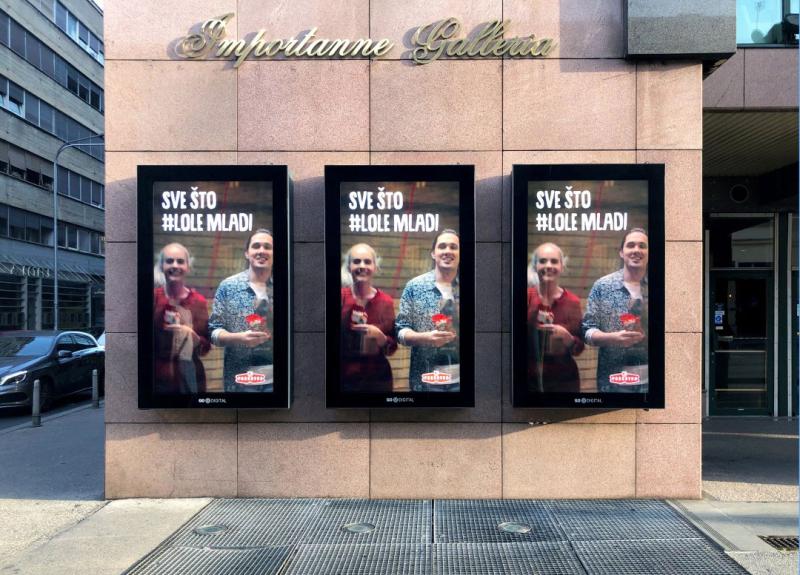

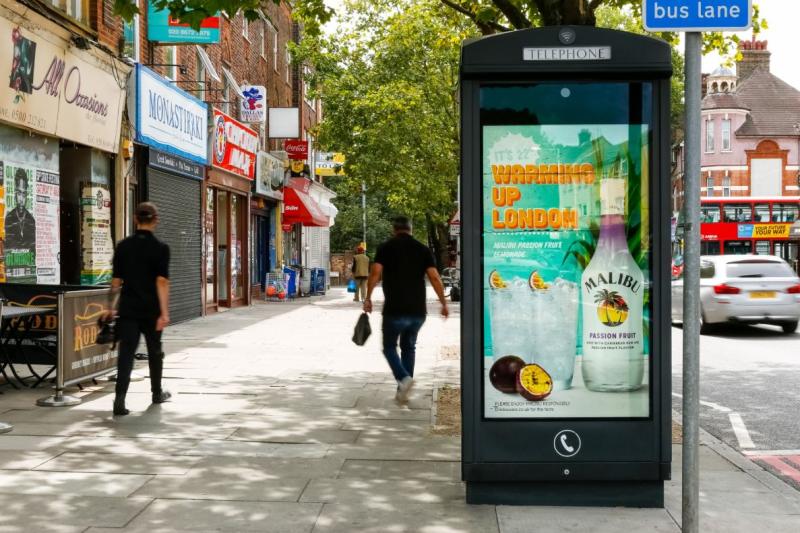

　　高亮液晶屏主要应用在全户外环境，半户外的橱窗内。因为太阳光会照射到液晶屏，这样才会选用高亮度的液晶屏，1500nits以上的。一、户外环境下的结构要求

　　设计原则：根据外壳防护等级GB4208-93标准，本项目采用的一体化机箱及恒温系统的防护等级将达到IP65全户外设备标准，并遵循以下原则进行设计：

　　1)防盗要求：门锁为三级防护，机螺钉隐藏式设计，没有外露可拆卸螺钉；

　　2)箱体防腐蚀要求：外壳采用高强度镀锌钢材设计+户外粉表处理，板材平均厚度在1.5mm，美观结实；钢板表层图层处理满足GB/T9286测试技术要求；

　　3)整体设备设计强度达到抗击12级强风设计；

　　4)防爆玻璃：采用AR钢化玻璃，防爆、防反射（要求透光率大于95%）；

　　5)防水设计：机柜密封性好，开门密封条使用具有良好弹性和抗压缩变形、耐老化、臭氧、化学作用、较宽的使用温度范围（-40℃~+120℃）的三复合胶条，具有至少10年使用寿命。

　　6)整机完全按照IPX5要求，多角度喷水不进水；测试条件如下：

　　IPX5要求的试验条件如下：

　　1、喷嘴内径：6.3mm；

　　2、水流量：12.5±0.625L/min；

　　3、水压：按规定水流量调节；

　　4、主水流的中心部分：离喷嘴2.5m处直径约为40mm的圆；

　　5、外壳表面每平方米喷水时间：约1min；

　　6、试验时间：最少3min；

　　7、喷嘴至外壳表面距离2.5~3m。

　　8、整机要求做全方位喷水。

　　二、户外高亮液晶屏使用温控要求

　　当前主流的散热方式有冷暖一体化空调控温，强排风控温，空气对空气热交换控温。满足零下40度到55度的户外环境阳光直射下，能够正常工作，机柜内部的温度能够控制在25度正负10度 为最佳。

　　户外高亮屏在阳光下的热量主要来自，高亮液晶屏工作本身的发热，太阳光对液晶屏的辅射，电子元器件的发热，所以在实际的散热设计中，我们要通过合理的风道设计，将这三部分热量全部带走。

　　三、高亮液晶屏的使用

　　高亮液晶屏主要有液晶面板和背光源组成。

　　高亮液晶屏的液晶面板主要生产厂家LG三星 夏普 群创光电 友达光电 华星光电 京东方光电 熊猫等厂家。液晶面板预留标准的LVDS接口。可以达配电视主板 安卓主板X86主板来驱动液晶面板
